Remplacer un autoradio d’origine par un modèle récent, c’est souvent la promesse du Bluetooth, d’un écran tactile ou de CarPlay dans un véhicule qui n’en disposait pas. Le branchement autoradio reste l’étape qui bloque la plupart des automobilistes.
La difficulté réelle est rarement en cause. Ce qui freine, c’est que les fils, les connecteurs et les normes varient d’un véhicule à l’autre. Cet article détaille la logique derrière chaque câble et chaque connecteur pour que le remplacement se passe sans court-circuit ni mauvaise surprise.
Connecteur ISO et adaptateur : le point de départ du branchement autoradio
Avant de toucher au tableau de bord, regardez l’arrière du poste d’origine. Vous y trouverez soit un connecteur ISO standard, soit un connecteur propriétaire propre au constructeur (Alfa Romeo, Renault, Volkswagen, etc.).

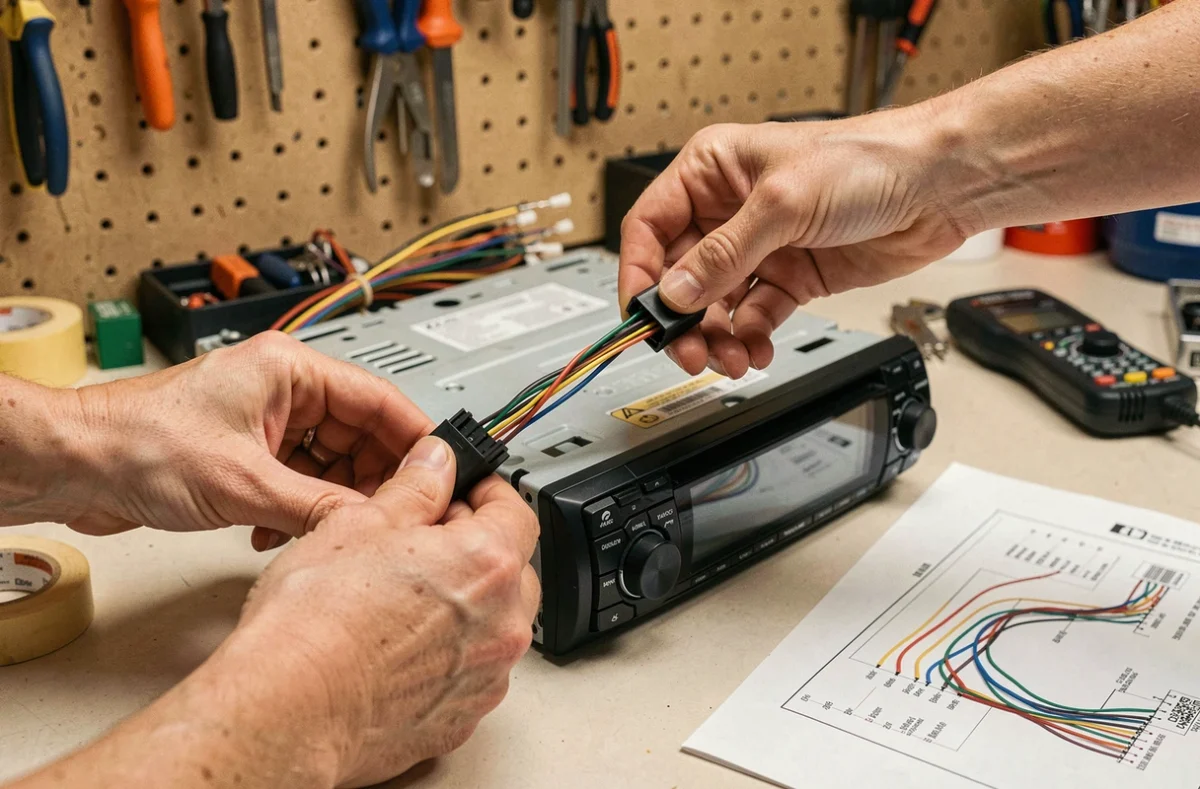

Le connecteur ISO se compose de deux blocs rectangulaires. Le premier gère l’alimentation et les commandes. Le second distribue le signal audio vers les haut-parleurs. Si votre véhicule utilise déjà cette norme, le nouvel autoradio se branche directement, bloc contre bloc.
Quand le véhicule a un connecteur propriétaire, il faut un adaptateur ISO spécifique au modèle du véhicule. Cet adaptateur convertit le brochage constructeur vers le standard ISO. Sans lui, vous risquez d’alimenter un haut-parleur avec le fil de commande au volant, ou pire, d’envoyer du courant permanent là où il ne faut pas.
Vous avez déjà remarqué que certains autoradios neufs sont livrés avec un faisceau ISO mais pas d’adaptateur véhicule ? C’est normal : le fabricant d’autoradio ne peut pas inclure un câble pour chaque voiture du marché. L’adaptateur s’achète séparément, en précisant la marque, le modèle et l’année du véhicule.
Fil rouge, fil jaune, fil noir : comprendre le câblage d’alimentation
Le branchement électrique de l’autoradio repose sur trois fils principaux. Chacun a un rôle précis, et les confondre provoque soit une panne, soit une batterie à plat.
- Le fil rouge correspond à l’alimentation commutée (ACC). Il reçoit du courant uniquement quand le contact est mis. C’est lui qui allume l’autoradio quand vous tournez la clé.
- Le fil jaune assure l’alimentation permanente. Il maintient en mémoire vos stations, vos réglages et l’heure, même moteur coupé. Il est relié en permanence à la batterie.
- Le fil noir est la masse. Il se raccorde à un point métallique de la carrosserie ou à la broche de masse du connecteur ISO. Sans masse correcte, l’autoradio ne démarre pas ou produit des parasites.
L’erreur la plus fréquente consiste à inverser le fil rouge et le fil jaune. Résultat : l’autoradio fonctionne, mais il reste alimenté en permanence. En quelques jours, la batterie se vide. Vérifiez la tension avec un multimètre avant de connecter : le fil jaune affiche environ 12 volts contact coupé, le fil rouge affiche 12 volts uniquement contact mis.
Branchement en direct sur la batterie : quand et pourquoi
Sur certains véhicules anciens, le faisceau d’origine ne fournit pas de fil d’alimentation commutée derrière le tableau de bord. Dans ce cas, le fil rouge de l’autoradio se raccorde à une source ACC sur la boîte à fusibles, ou directement à un fil sous contact repéré au multimètre.
Le fil jaune, lui, peut être tiré jusqu’à la borne positive de la batterie avec un fusible en ligne. Ce fusible protège le circuit en cas de court-circuit. Ne branchez jamais un autoradio en direct sans fusible : un câble pincé dans la tôle peut provoquer un départ de feu.
Commandes au volant et ampli d’origine : deux pièges fréquents
Votre véhicule dispose de boutons de volume ou de changement de station sur le volant ? Ces commandes passent par un fil dédié, souvent repéré en violet ou en brun sur le connecteur d’origine. Pour que le nouvel autoradio les reconnaisse, il faut un adaptateur de commandes au volant compatible avec la marque du poste.
Sans cet adaptateur, les boutons au volant ne font tout simplement rien. Le nouvel autoradio ne parle pas le même langage que le réseau du véhicule. L’adaptateur traduit les signaux résistifs ou CAN-bus en commandes compréhensibles par le poste.
Cas des véhicules avec amplificateur d’origine
Certaines voitures (notamment les finitions haut de gamme) intègrent un ampli séparé. Les fils de haut-parleurs ne vont pas directement aux enceintes : ils passent d’abord par cet amplificateur. Si vous branchez un autoradio standard sur ce faisceau, le son sera très faible ou déformé.
La solution : un adaptateur qui convertit les sorties pré-ampli (RCA) du nouvel autoradio en signal compatible avec l’ampli d’origine. Certains adaptateurs permettent aussi de contourner l’ampli et d’alimenter directement les haut-parleurs, mais cela demande de repérer chaque fil avec précision.
Vérifications après installation : ne pas refermer le tableau de bord trop vite
Le nouvel autoradio est en place, les connecteurs sont branchés. Avant de revisser les garnitures, quelques contrôles rapides évitent de tout redémonter.
Commencez par allumer le poste, contact mis. Testez chaque haut-parleur individuellement en réglant la balance gauche/droite et avant/arrière. Un haut-parleur muet signale un fil mal connecté ou une inversion de polarité.
Coupez le contact, attendez quelques secondes, puis remettez-le. L’autoradio doit avoir conservé vos réglages (station, volume, heure). Si tout est remis à zéro, le fil jaune d’alimentation permanente n’est pas correctement raccordé.
Vérifiez aussi que l’autoradio s’éteint bien quand vous retirez la clé. S’il reste allumé, le fil rouge et le fil jaune sont inversés, ou le fil rouge est raccordé à une source permanente.
Antenne et réception radio
Le câble d’antenne se présente sous forme d’une fiche ronde (type Motorola ou Fakra selon les véhicules). Un adaptateur d’antenne est parfois nécessaire pour passer d’un format à l’autre. Sans branchement correct de l’antenne, la radio FM ne capte rien, même si tout le reste fonctionne.
Sur les véhicules équipés d’une antenne amplifiée, un fil bleu (ou bleu à bande blanche) doit alimenter le boîtier d’antenne. Ce fil se trouve sur le connecteur ISO, côté alimentation. S’il n’est pas raccordé, la réception sera très mauvaise malgré une antenne en bon état.
Le remplacement d’un autoradio d’origine reste une opération accessible à condition de respecter la logique du câblage : identifier chaque fil, utiliser les adaptateurs adaptés au véhicule, et tester avant de refermer. Le multimètre et la patience sont les deux meilleurs alliés pour des branchements autoradio réussis du premier coup.
